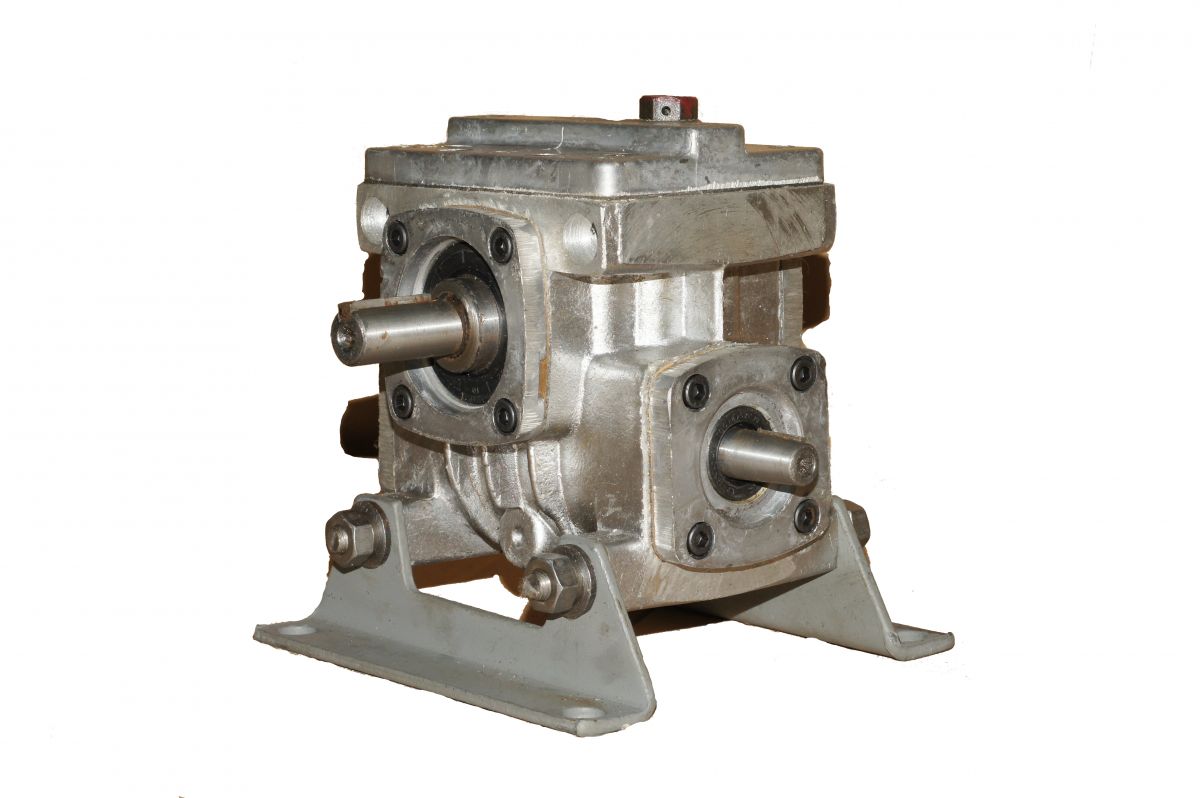

Одноступенчатый червячный редуктор 2Ч-40-50-52 является устройством промышленного типа. Применяется в малогабаритных установках, где требуется понизить скорость электродвигателя и увеличить крутящий момент. Монтаж редуктора осуществляется в горизонтальном либо в вертикальном положении, при этом следует учитывать уровень масла. Корпус редуктора изготовлен из легкого сплава алюминия. Для для дополнительной прочности и отвода тепла на всех плоскостях имеются рёбра жесткости. Стандартное исполнение выходного вала - коническое, цилиндрическое или пустотелое.
Тип редуктора: 2Ч-40
Вид зубчатой пары: червячный
Частота вращения входного вала: 1400 об/мин
Максимальный крутящий момент: 36 Нм
Передаточное число: 50
Обратите внимание! Червячные редукторы 2Ч-40 при необходимости можно заменить мотор-редукторами NMRV 040
| U ном. | 2Ч-40 | ||
|---|---|---|---|
| U факт. | 1500 об/мин. | ||
| Мт, Н.м | КПД | ||
| 8 | 7,75 | 28 | 0,87 |
| 10 | 9,75 | 28 | 0,85 |
| 12,5 | 12,25 | 26 | 0,83 |
| 16 | 15,5 | 28 | 0,81 |
| 20 | 19,5 | 28 | 0,76 |
| 25 | 24,5 | 26 | 0,73 |
| 31,5 | 31 | 32 | 0,70 |
| 40 | 39 | 29 | 0,63 |
| 50 | 49 | 28 | 0,60 |
| 63 | 64 | 26 | 0,58 |
| 80 | - | - | - |
Условные обозначения:
