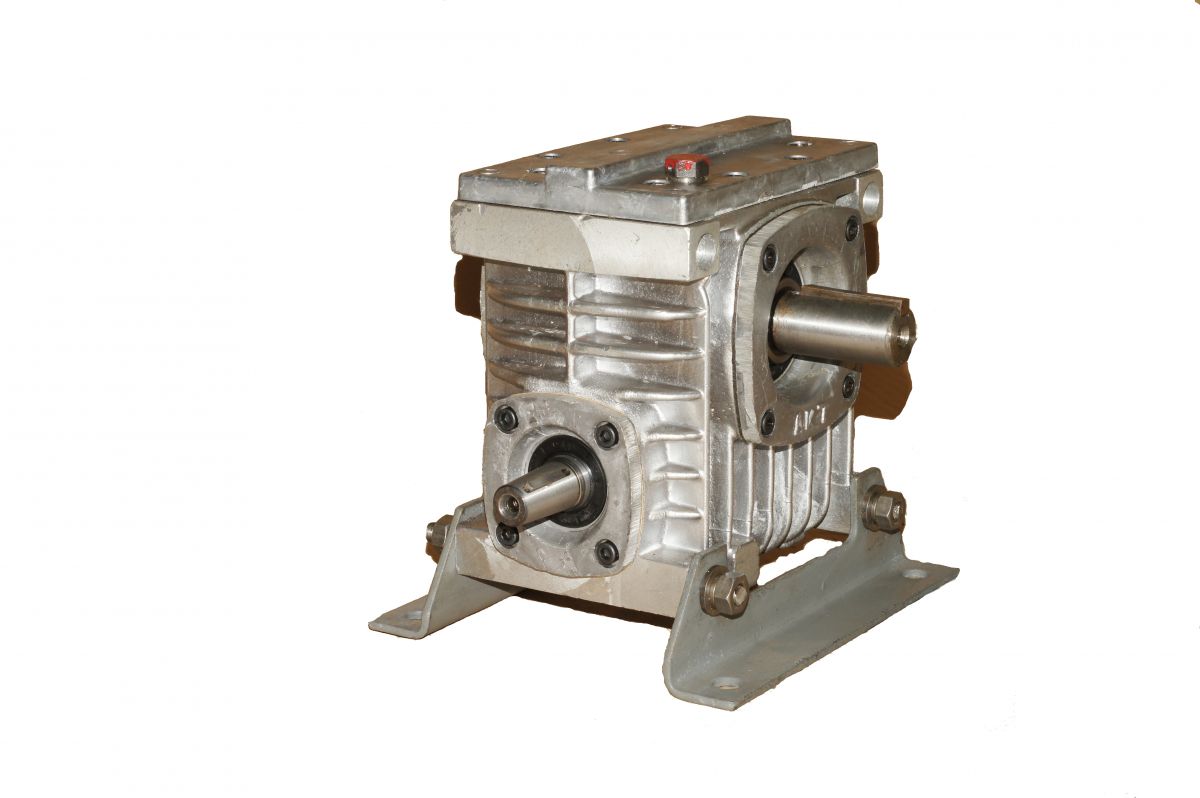

Червячный одноступенчатый редуктор 2Ч-63-12.5-53 применяется в различных металлообрабатывающих станках и промышленных машинах. Основное назначение редуктора - понижение частоты вращения и увеличении крутящего момента. Корпуса редуктора выполнен из алюминия, для отвода тепла от червячной пары используются специальные рёбра. Выходной вал редуктора может быть цилиндрическим или пустотелым. Максимальный крутящий момент - 116 Нм. Вес агрегата - 13 кг.
Тип редуктора: 2Ч-63
Вид зубчатой пары: червячный
Частота вращения входного вала: 1400 об/мин
Максимальный крутящий момент: 116 Нм
Передаточное число: 12.5
Обратите внимание! Червячный редуктор 2Ч-63 применяется в составе мотор-редукторов 2МЧ-63
Также у нас можно приобрести импортный аналог серии NMRV 063, подробные характеристики и размеры можно найти тут
| U ном. | 2Ч-63 | ||
|---|---|---|---|
| U факт. | 1500 об/мин. | ||
| Мт, Н.м | КПД | ||
| 8 | 7,75 | 105 | 0,89 |
| 10 | 9,75 | 100 | 0,88 |
| 12,5 | 12,75 | 93 | 0,88 |
| 16 | 15,5 | 110 | 0,84 |
| 20 | 19,5 | 104 | 0,83 |
| 25 | 25,5 | 95 | 0,81 |
| 31,5 | 31 | 116 | 0,74 |
| 40 | 39 | 110 | 0,73 |
| 50 | 51 | 100 | 0,68 |
| 63 | 63 | 93 | 0,62 |
| 80 | 83 | 83 | 0,60 |
